IL IV PONTE SUL CANAL GRANDE A VENEZIA

PROGETTO ARCHITETTONICO E STRUTTURALE
ARCH. ING. SANTIAGO CALATRAVA VALLS

GENERAL CONTRACTOR
IMPRESA CIGNONI SRL

DIREZIONE DEL COMPLETAMENTO DELL'OPERA E DEL MONTAGGIO
STUDIO ING. GIORGIO ROMARO

-----------------------------------------------------

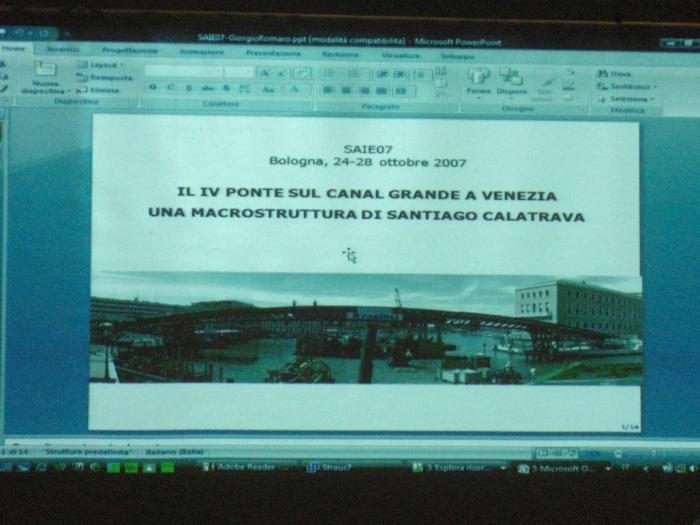

Seguono alcune slides tratte dalle relazioni tecniche tenute al SAIE 2007
da Ing. Giorgio Romaro, Arch. Chiara Romaro e Ing. Loris Ziero

Per gentile concessione Studio Ing. Giorgio Romaro










Alcune slides dell'intervento dell'ing. Giorgio Romaro - Studio Romaro
-------------------------------------------------------------------------------------------



Committente: Comune di Venezia - Assessorato ai Lavori Pubblici di Venezia
Dipartimento Politiche Territoriali

Progetto Architettonico e Strutturale: Arch. Ing. Santiago Calatrava - Zurigo

Impresa Generale: Impresa Cignoni srl

Strutture metalliche a pie' d'opera: Lorenzon Techmec System S.p.A, Siro Marin,
Officina Metalmeccanica di Inzitari Obenito, Omar Costruzioni, La Fratta Saldature

Progetto costruttivo fondazioni : Prof. Renato Vitaliani
con la consulenza geotecnica del Prof. Francesco Colleselli

Progetto montaggio : Studio Bolina - Mestre - con la consulenza del Prof. Roberto Di Marco

Direzione montaggio e progetto particolari costruttivi di completamento : Studio Giorgio Romaro

Collaudatore statico: Prof. Enzo Siviero

Trasporto e posa in opera: Fagioli Spa

Catene provvisorie per il montaggio: Tensacciai Spa

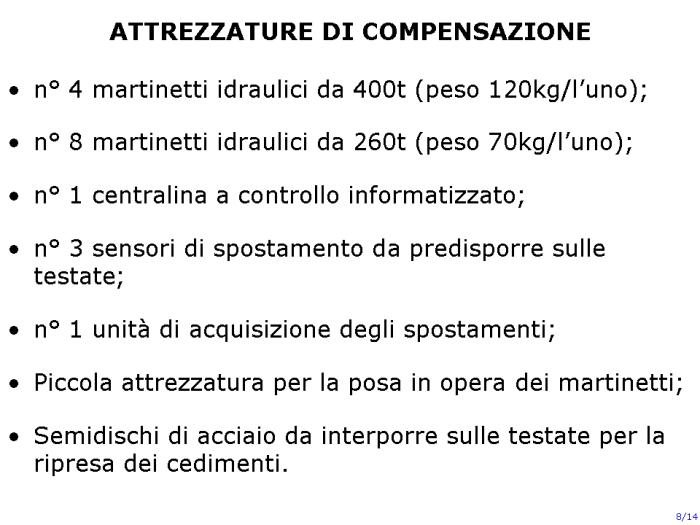

Attrezzatura compensazione e monitoraggio: 4 EMME SERVICE Spa

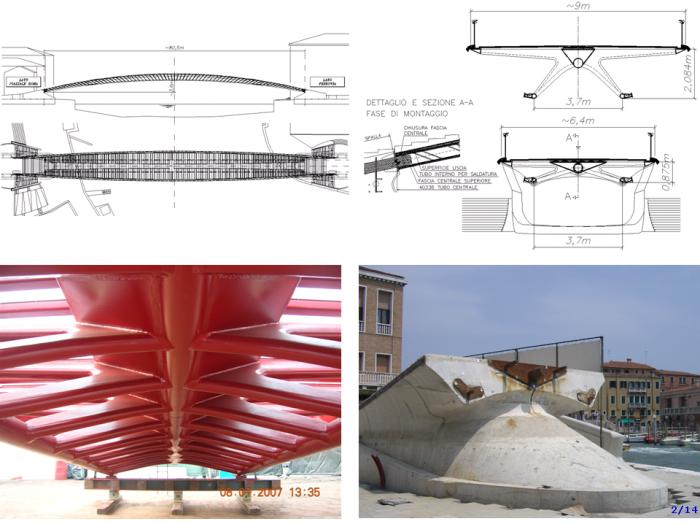

In senso orario: pianta e prospetto del ponte, le sezioni di mezzeria e d’imposta con un dettaglio
del perno d’imposta, la spalla lato ferrovia con i 5 perni in acciaio, il concio laterale in banchina

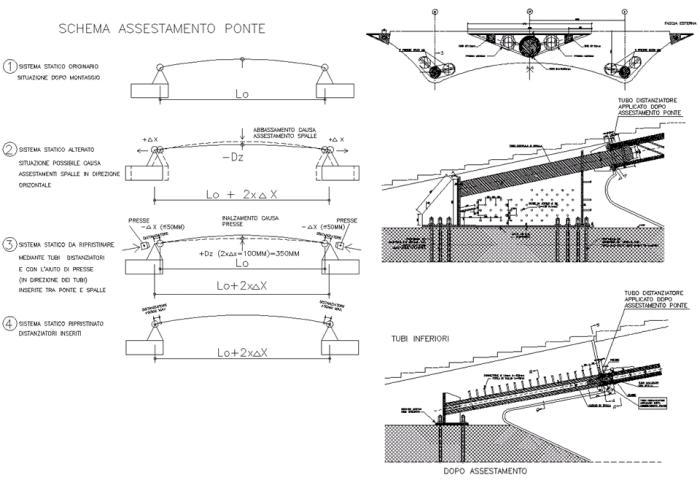

Figura estratta dalla relazione di calcolo (a sinistra) e dai disegni (a destra) dello studio Calatrava:
recupero di eventuali cedimenti della spalla





Difformità rispetto al progetto originario nella zona di testata: confronto
tra il disegno estratto da progetto Calatrava e il ponte in banchina

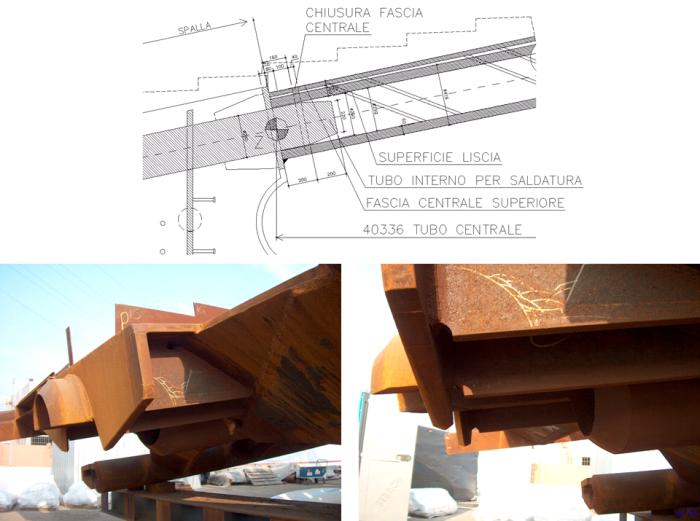

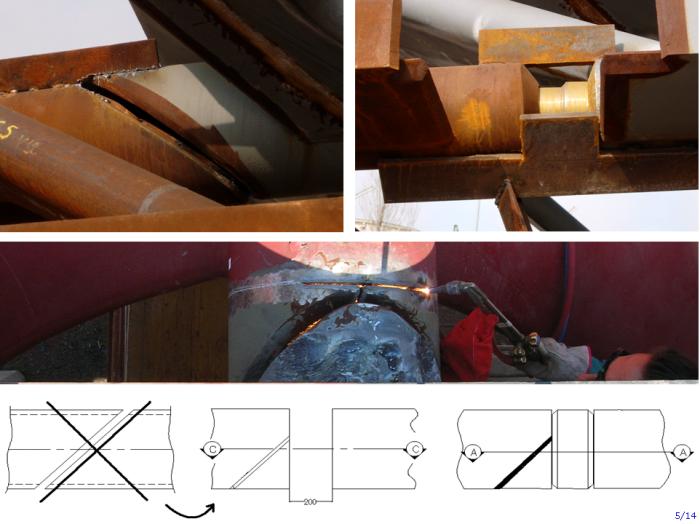

Difformità nella zona di giunto e intervento sul tubo dell’arco superiore

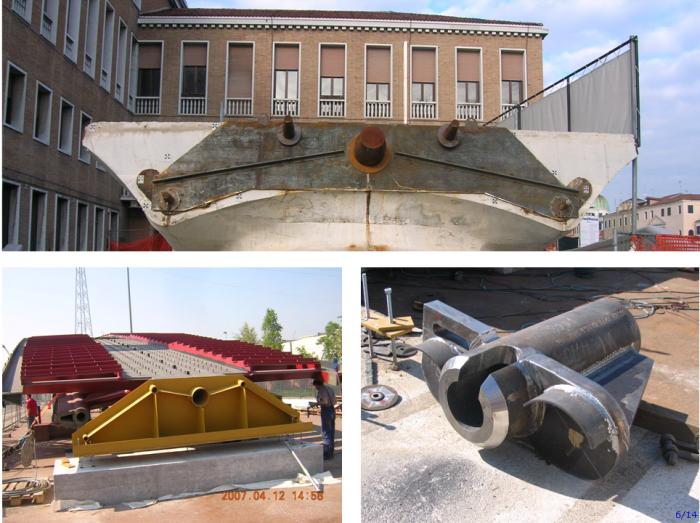

Dima sulla spalla (sopra), manichino per il montaggio in bianco, e l’elemento dell’arco inferiore
con la feritoia per il perno la cui necessità è stata evidenziata dal montaggio in bianco (sotto)













I tiranti provvisori in fune: particolari dell’attacco fisso e dell’attacco regolabile

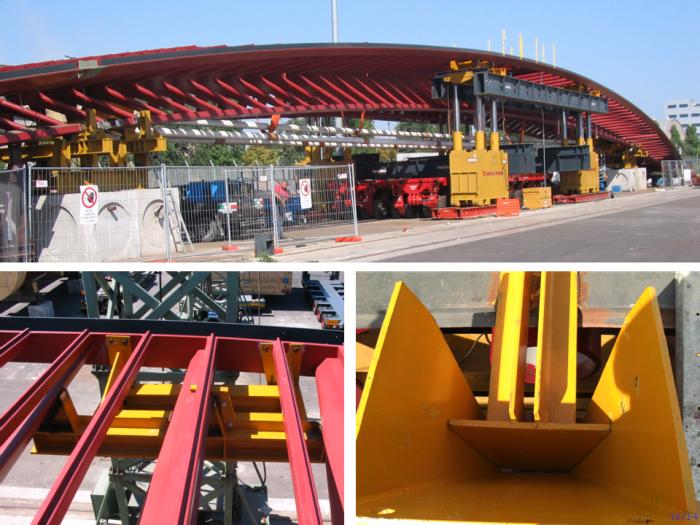

La prova di sollevamento del concio centrale durante il montaggio
in bianco: particolare delle selle a bilancino e degli inviti superiori

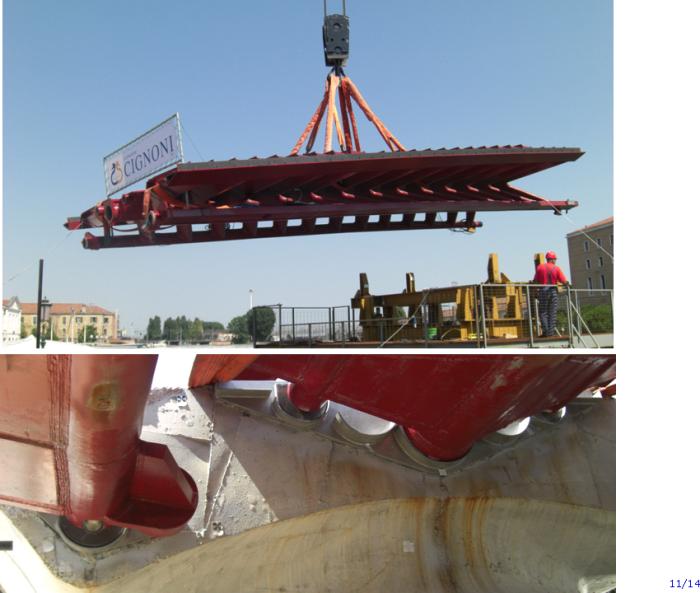

Il montaggio sul Canal Grande del concio laterale lato piazzale Roma
e il particolare del collegamento alla spalla

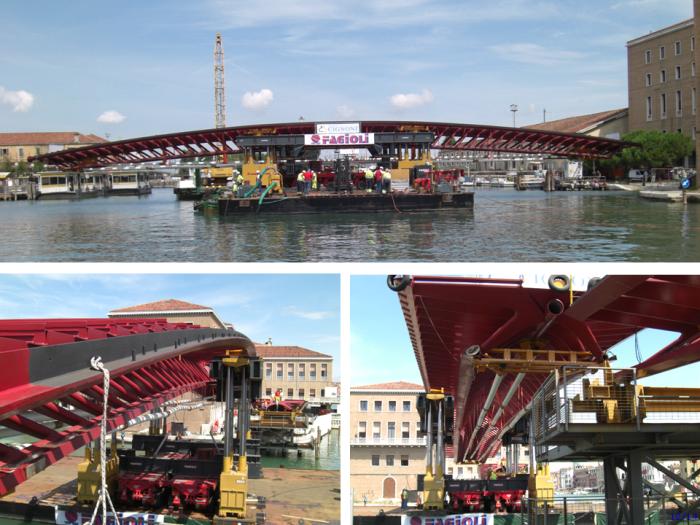

Alcune fasi del montaggio del concio centrale sul Canal Grande

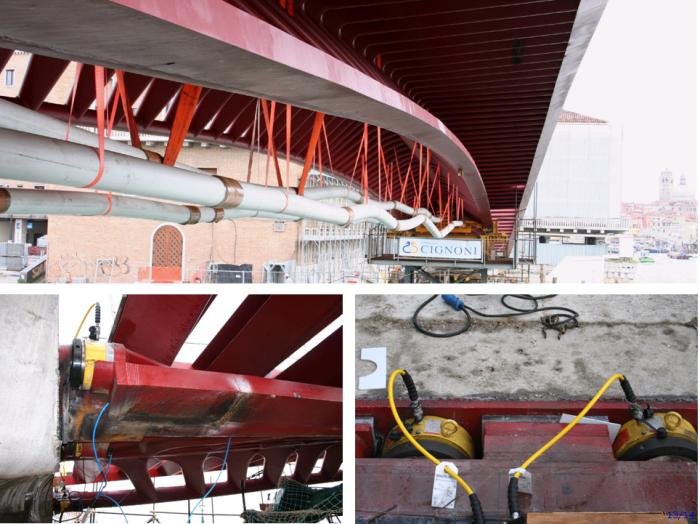

I tiranti provvisori scarichi e i martinetti sulle spalle per la regolazione del carico

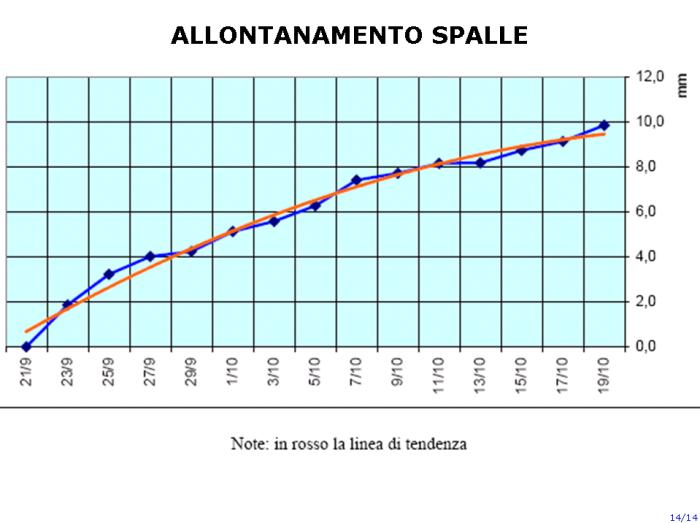

Immagine estratta dalla relazione della 4EMME SERVICE dei movimenti delle spalle nel primo mese di carico




Alcune slides dell'intervento dell'arch. Chiara Romaro - Studio Romaro
---------------------------------------------------------------------------------------------

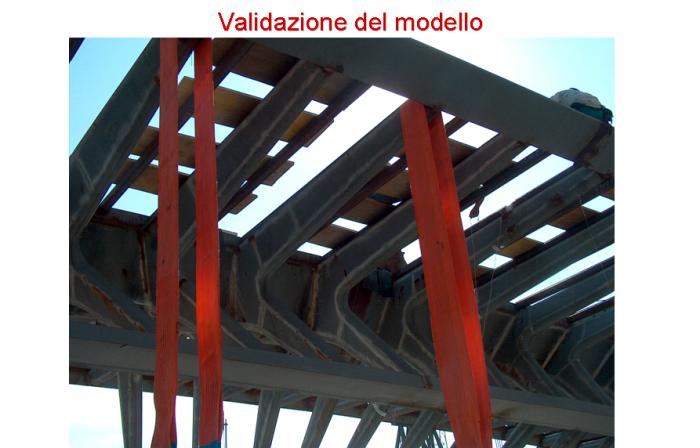

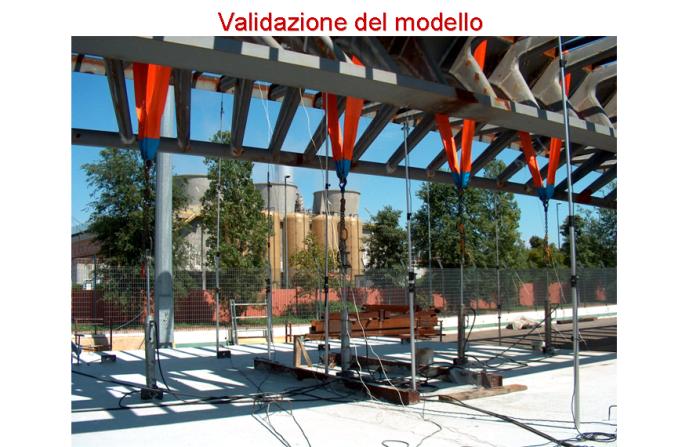

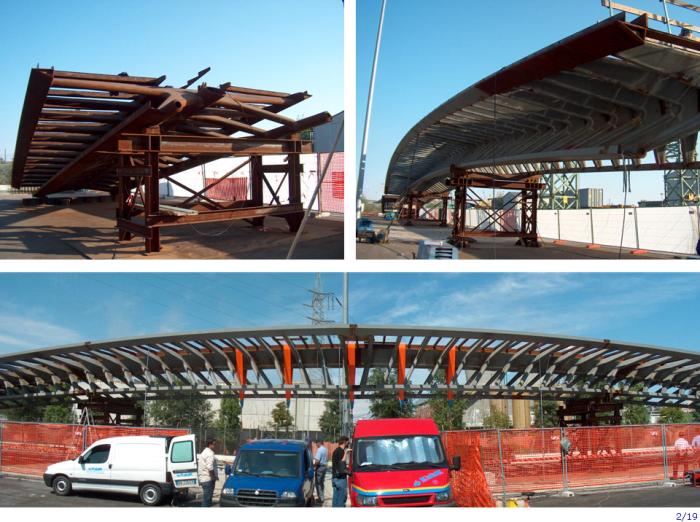

Il ponte a conci a Marghera (sopra) e il concio centrale durante una prova di carico in piazzale (sotto)

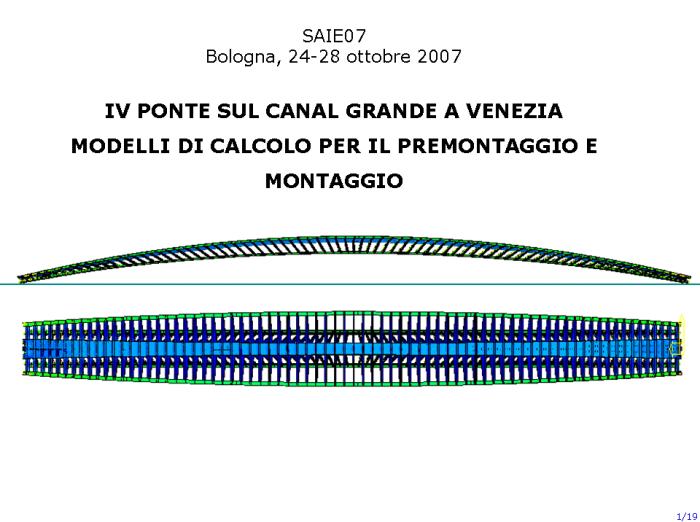

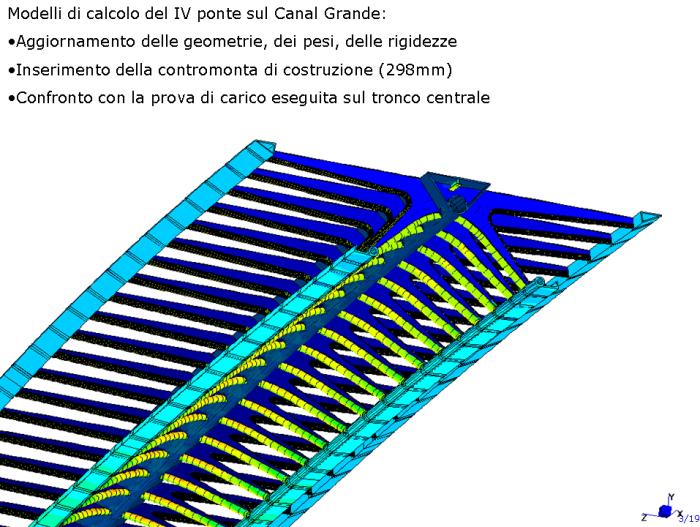

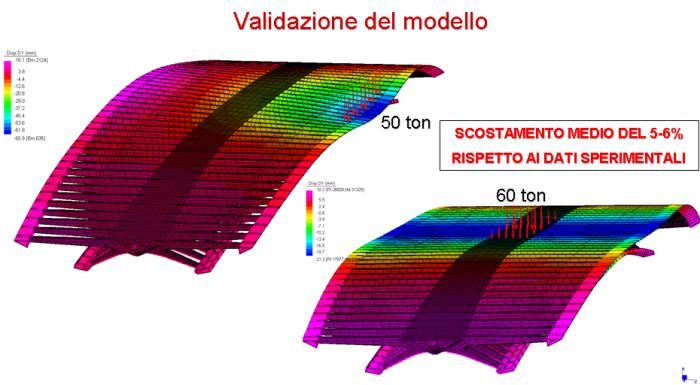

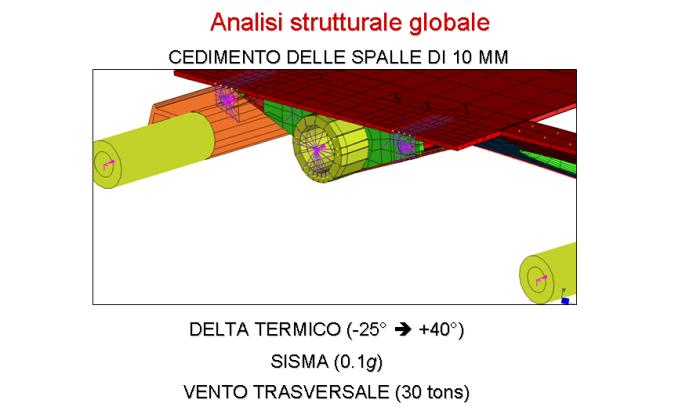

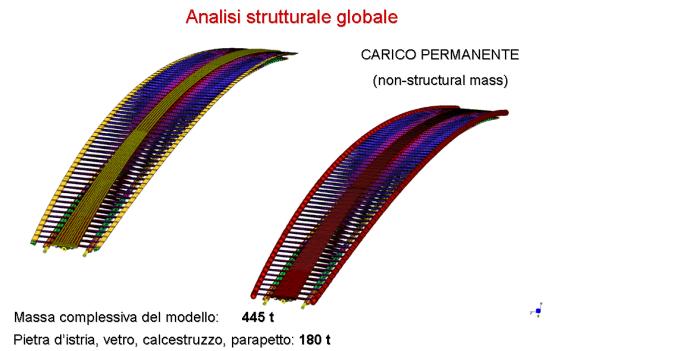

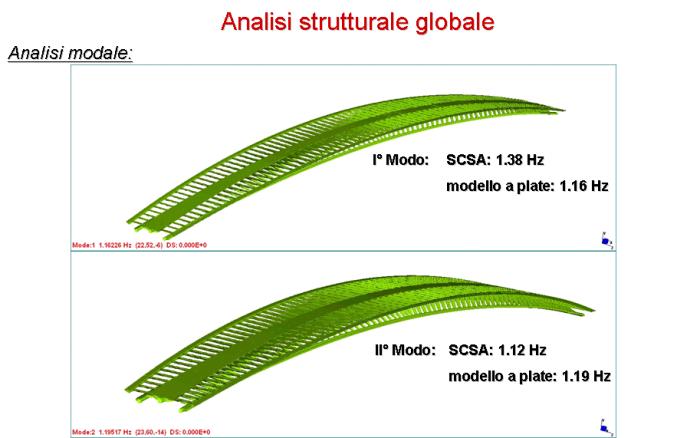

Modelli di calcolo del IV Ponte sul Canal Grande

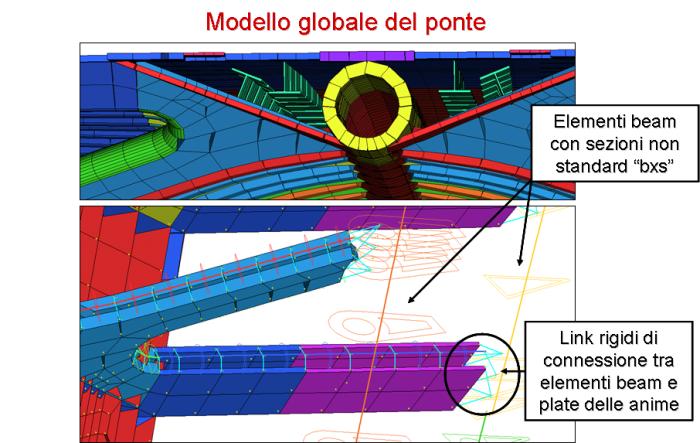

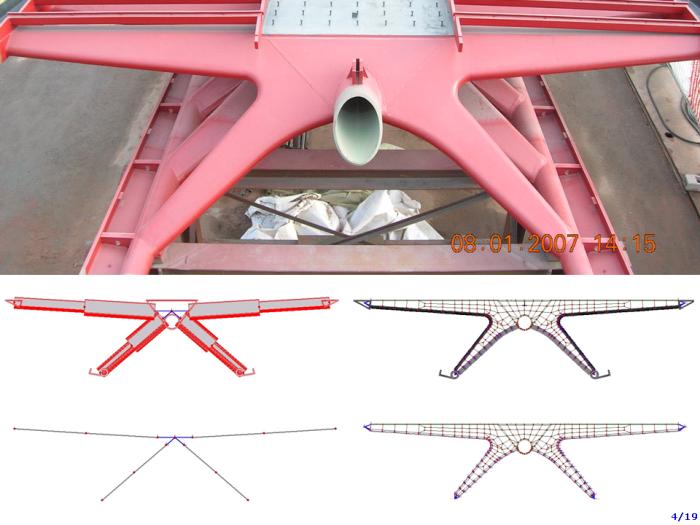

Foto della sezione del ponte, sezione di mezzeria in un modello a beam
e in un modello a plate&beam a confronto

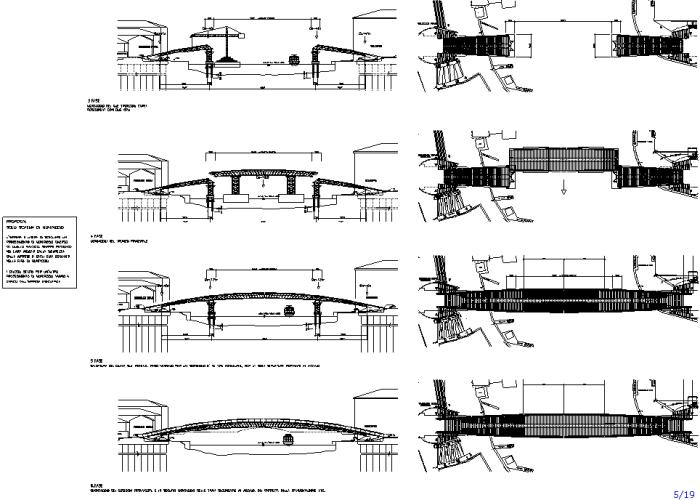

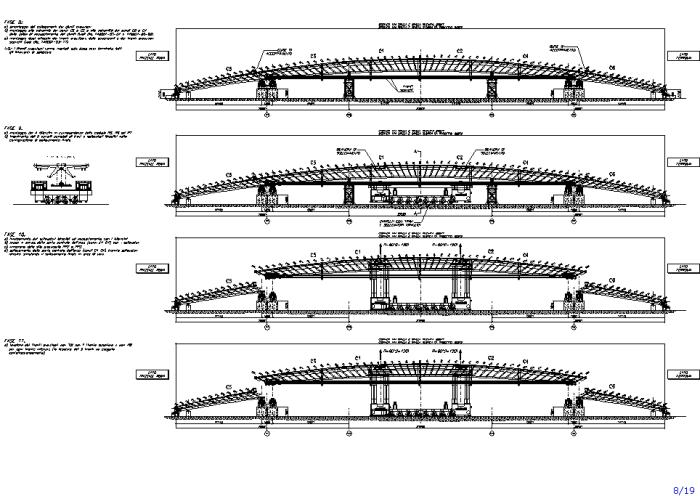

Estratto da un disegno di Calatrava delle fasi di montaggio

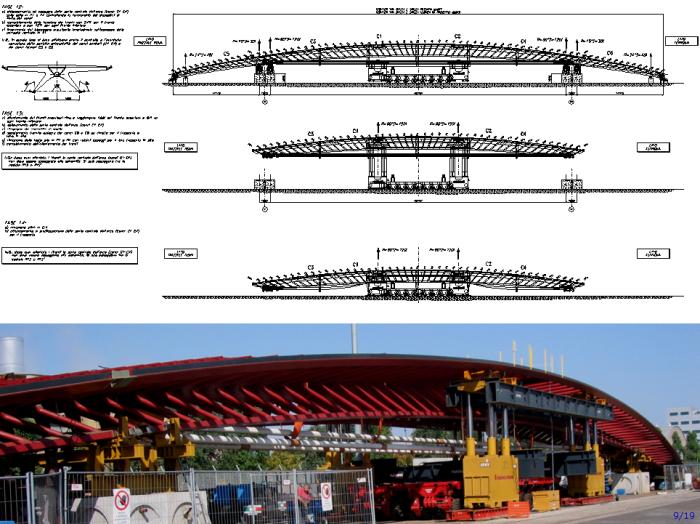

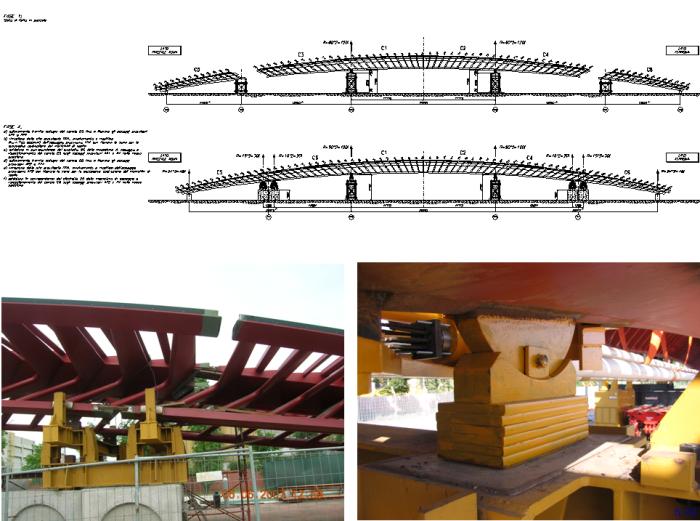

Disegni delle prime fasi di montaggio in bianco e particolari di appoggio sulla testa pila

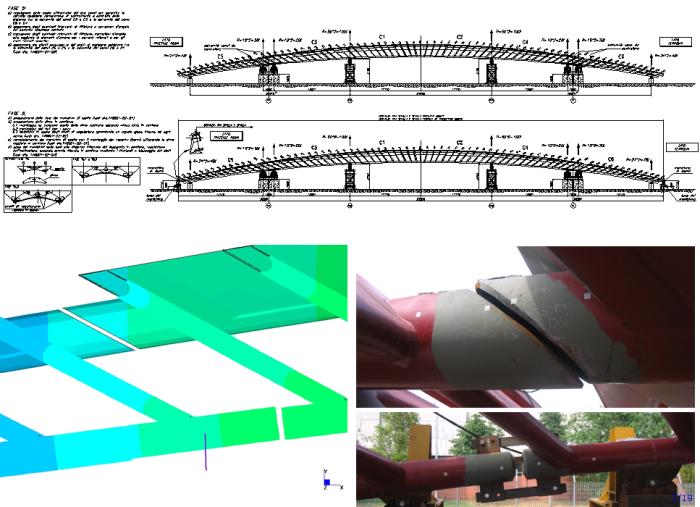

Le fasi di premontaggio con il posizionamento reciproco dei tre conci, modello di calcolo
per il corretto posizionamento e fotografia del giunto





Le fasi di premontaggio, o montaggio in bianco, con prova delle attrezzature: montaggio dei tiranti
provvisori scarichi; montaggio dei bilancini e inserimento dei carrelloni; sollevamento con
sollevatori idraulici e rimozione delle pile provvisorie; tesatura parziale dei tiranti





Le fasi di premontaggio con prova delle attrezzature: appoggio alle sole estremità; completamento
tesatura per il corretto posizionamento reciproco nella zona di giunto; ulteriore sollevamento
per rimuovere le teste pila e trasportarle in cantiere, completo allentamento dei tiranti;
abbassamento sui carrelloni e predisposizione per il trasporto

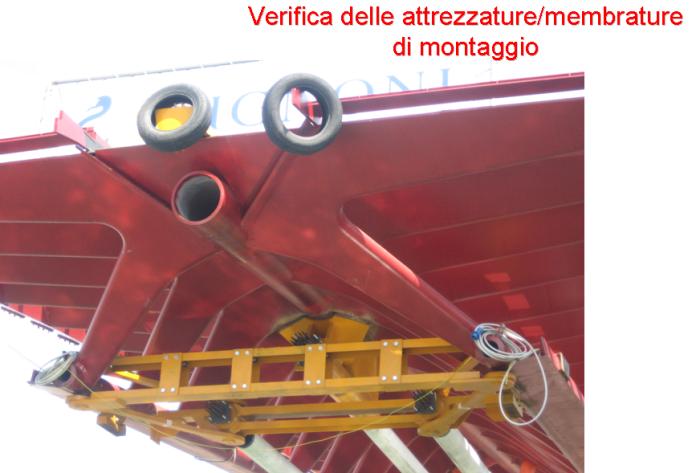

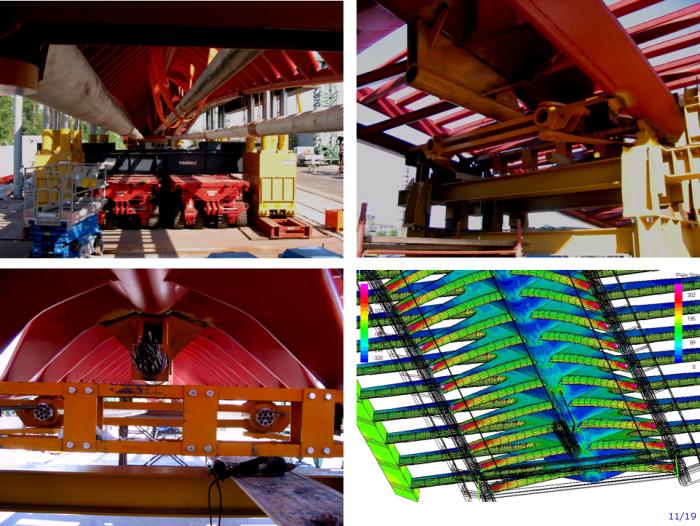

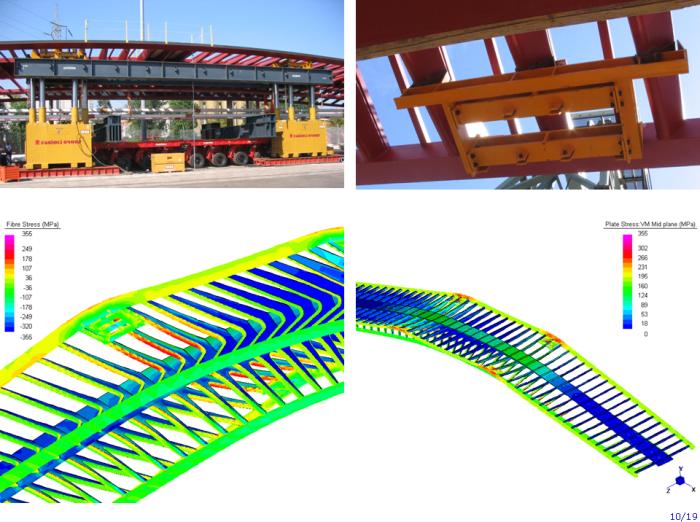

Foto dei sollevatori e dettaglio delle selle a bilancino, modelli matematici
dell’impalcato nella fase di sollevamento





I tre tiranti provvisori

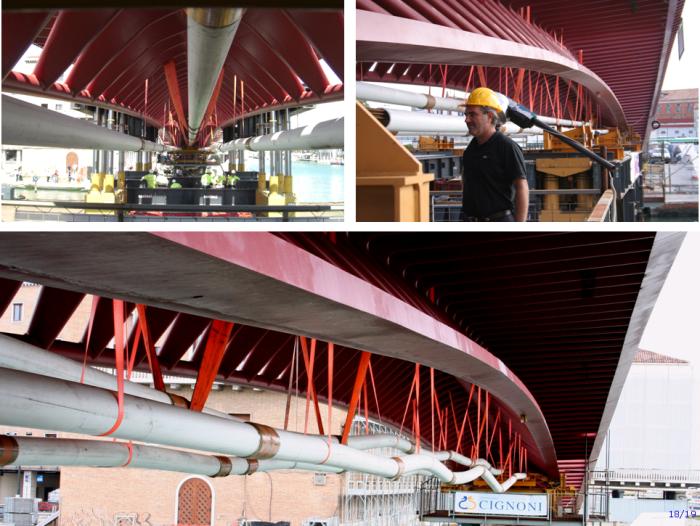

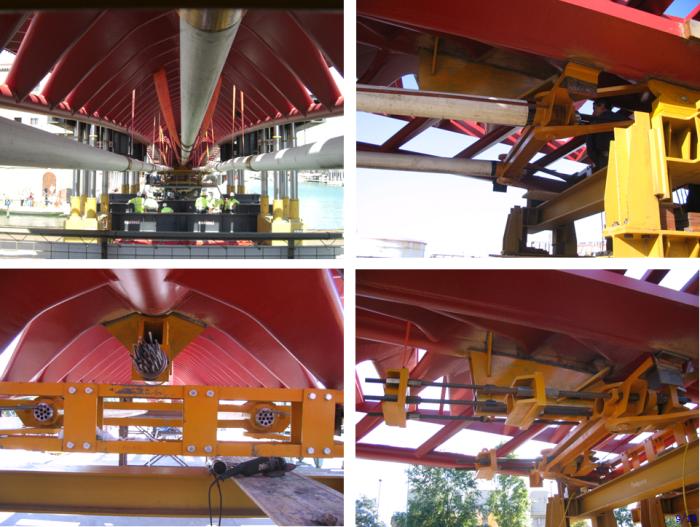

I tiranti provvisori sul ponte dopo il montaggio a Venezia: insiemi e dettagli del sistema di regolazione

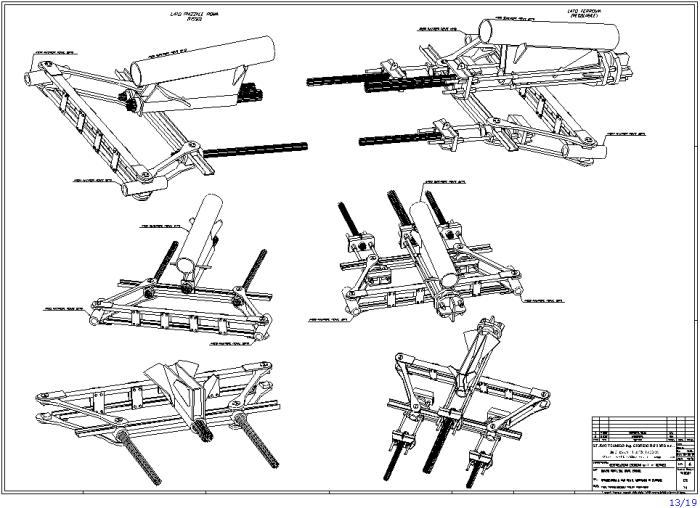

Disegno 3D dei collegamenti, fisso a sinistra e regolabile a destra, dei tiranti provvisori all’impalcato

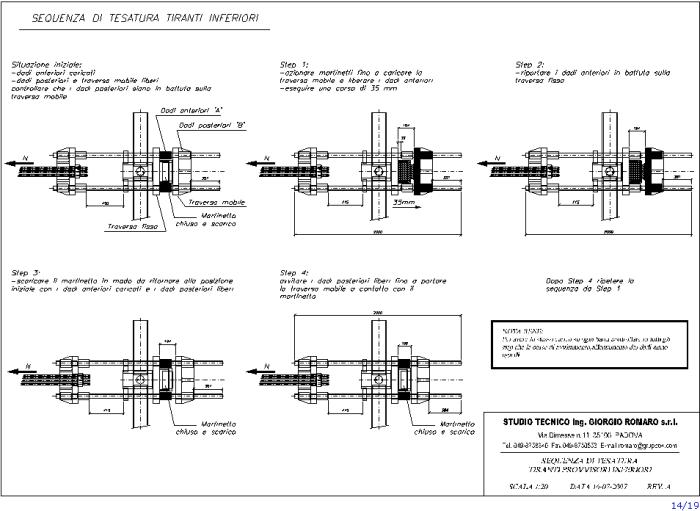

Disegno della sequenza di tesatura dei tiranti provvisori

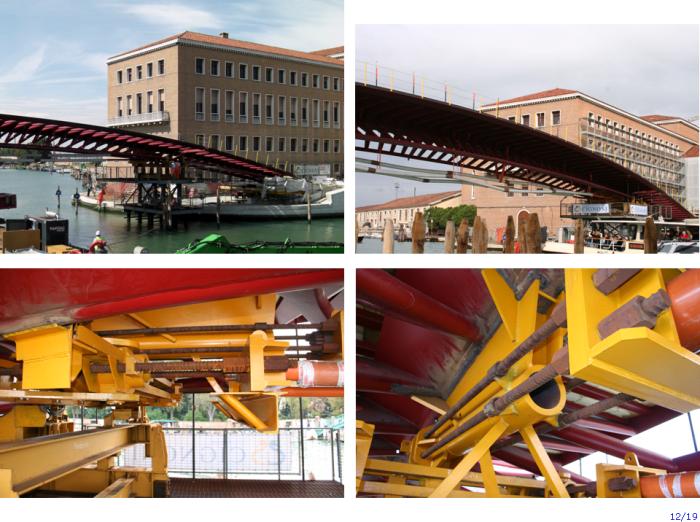

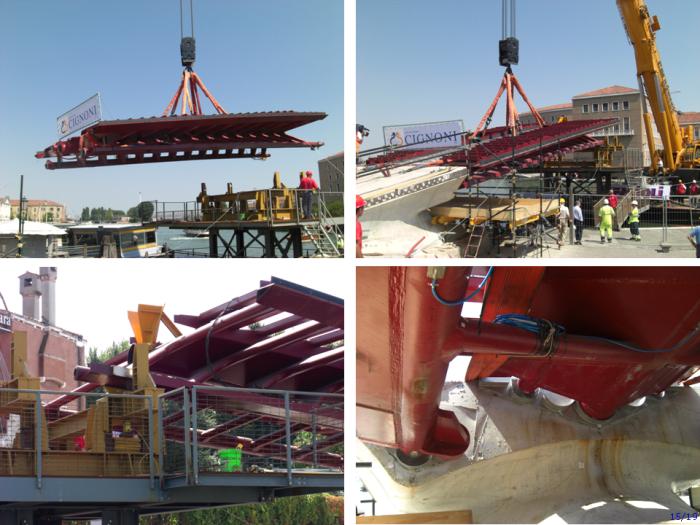

Il montaggio sul Canal Grande del concio laterale lato piazzale Roma

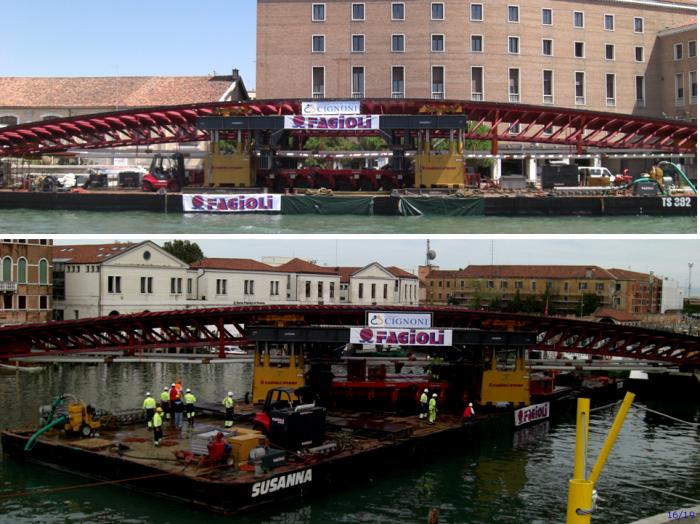

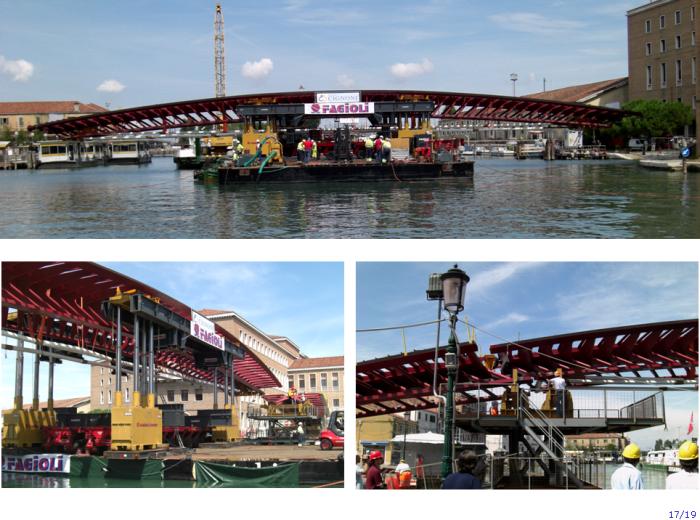

Il concio centrale sulla chiatta e inizio della manovra di rotazione




Avvicinamento, sollevamento e appoggio del concio centrale





I tiranti provvisori tesati, abbassamento dei sollevatori e relative selle a bilancino,
allentamento dei tiranti provvisori, dopo la saldatura dei tre conci e la messa in carico delle spalle

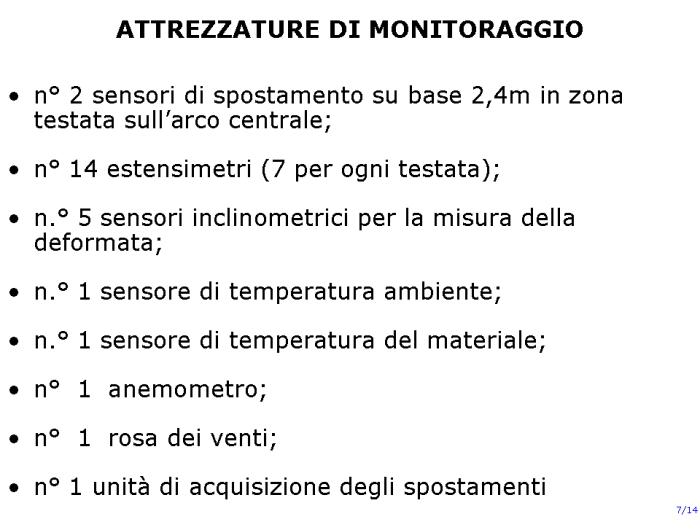

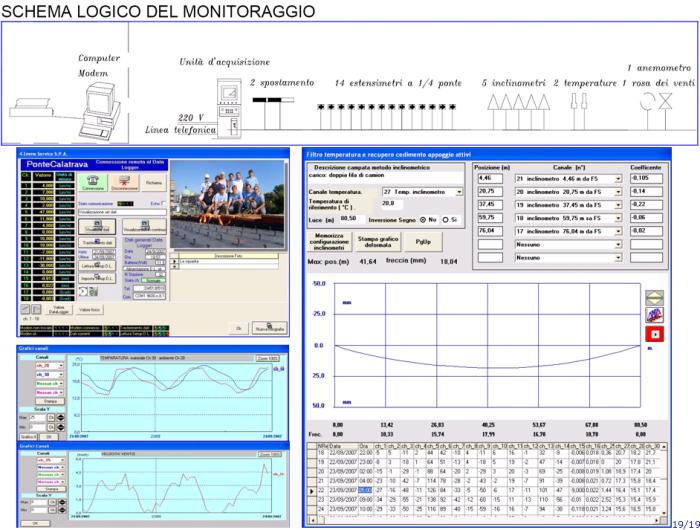

Estratto della relazione 4emme del sistema di monitoraggio in continuo

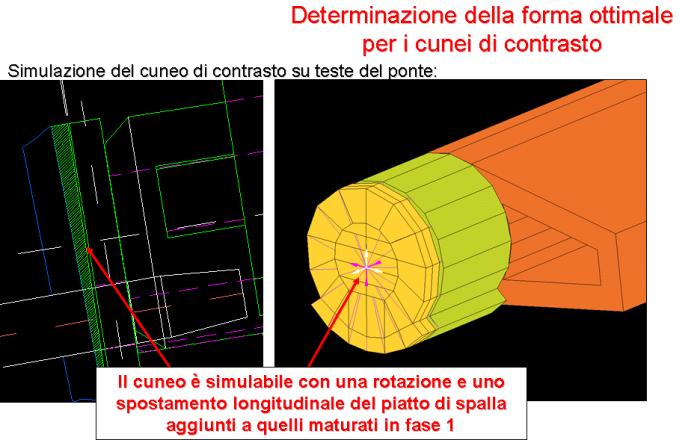

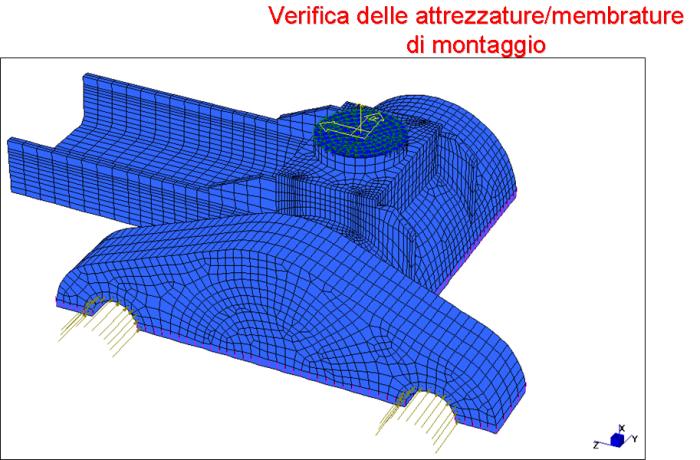

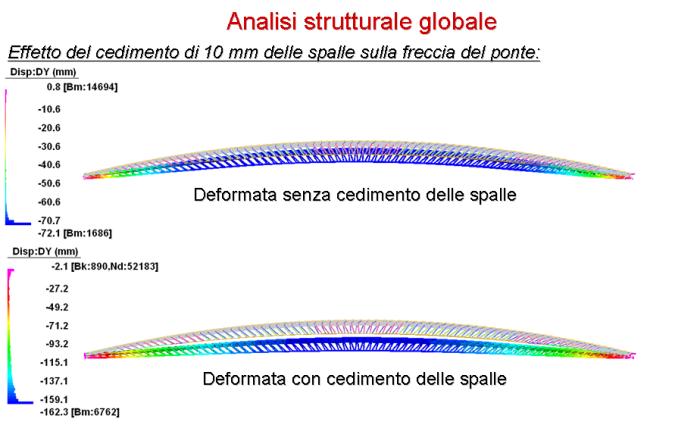

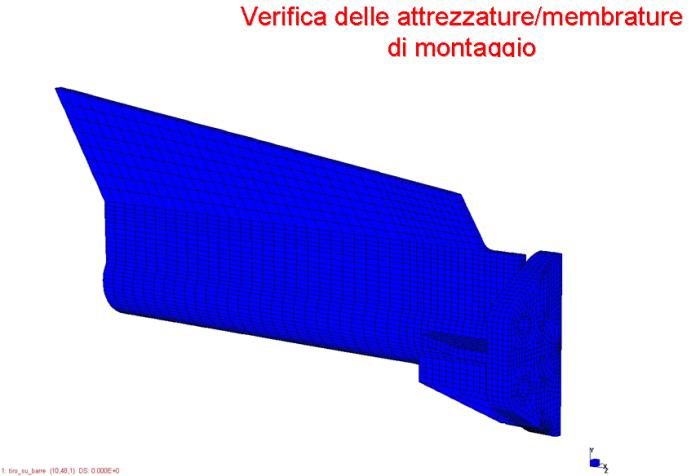

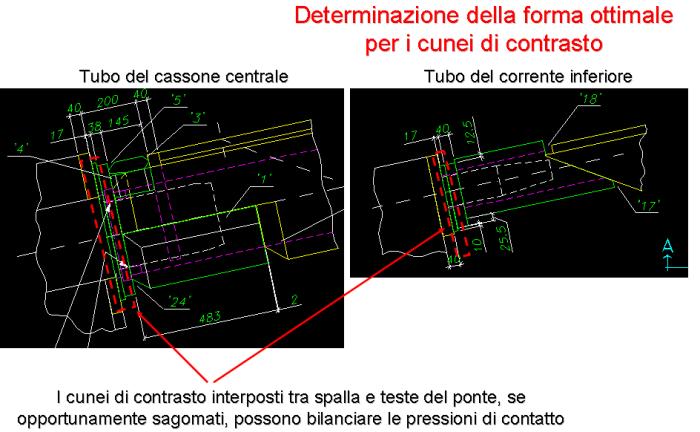

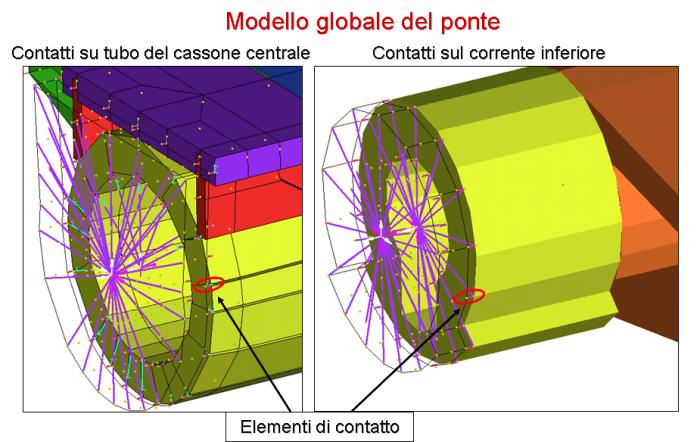

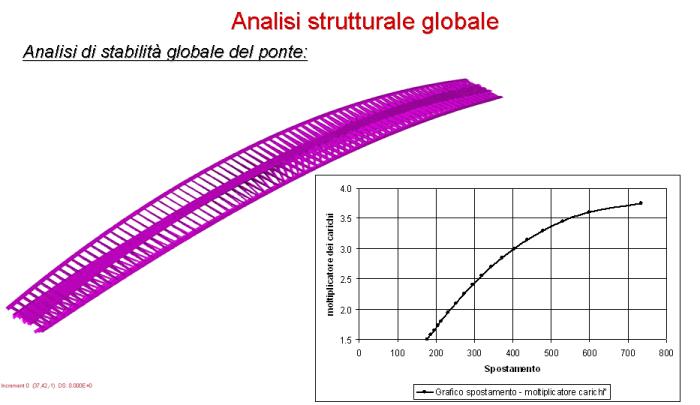

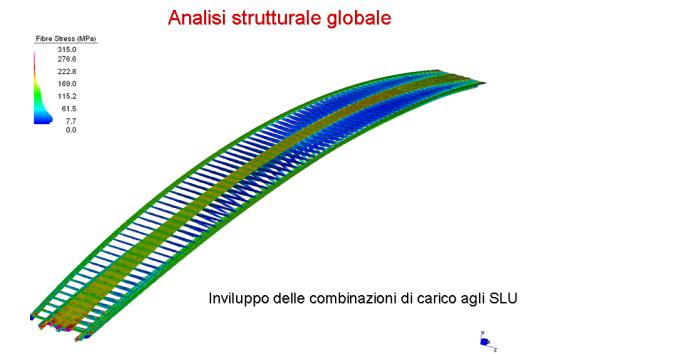

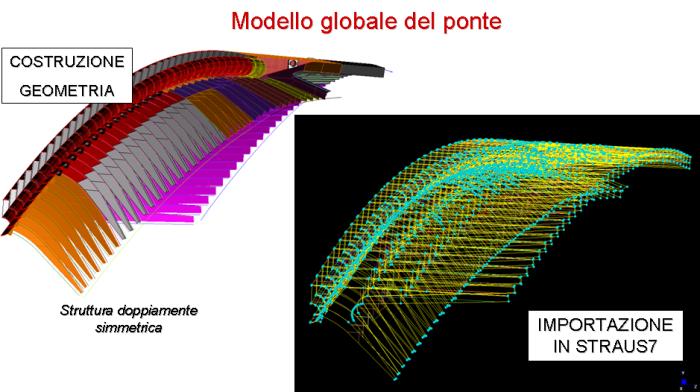

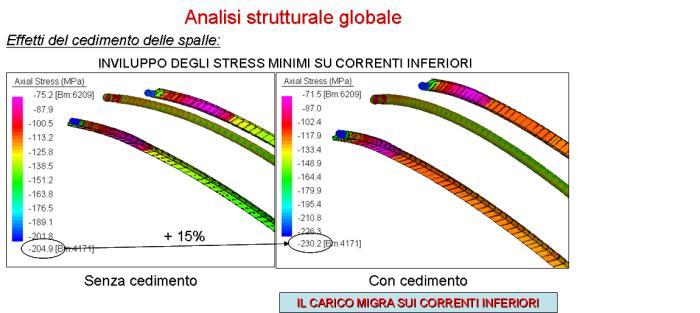

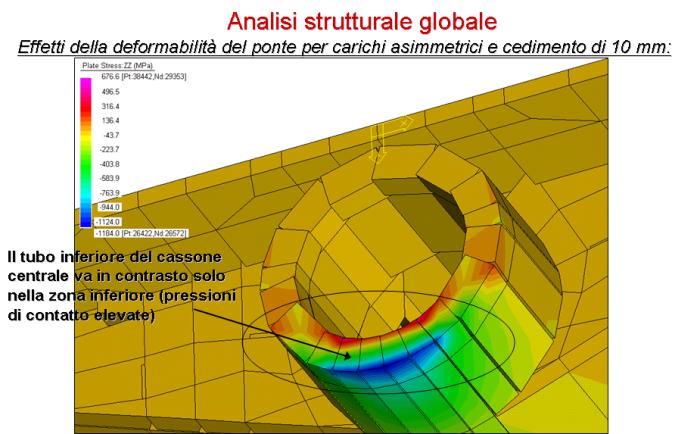

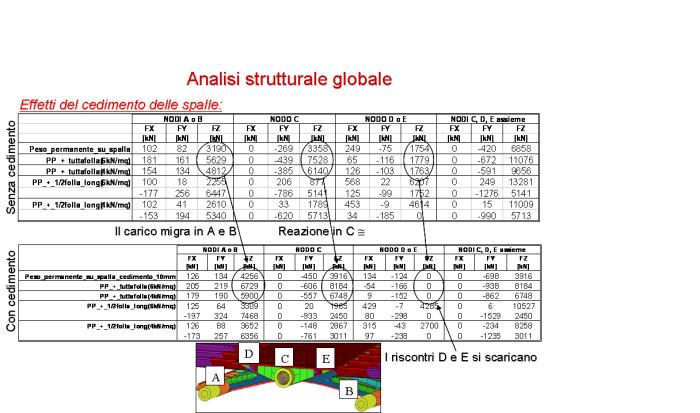

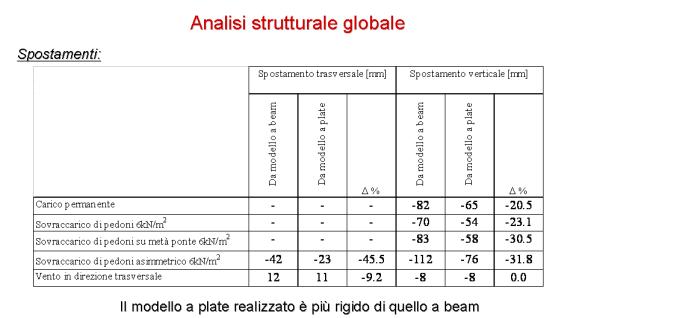

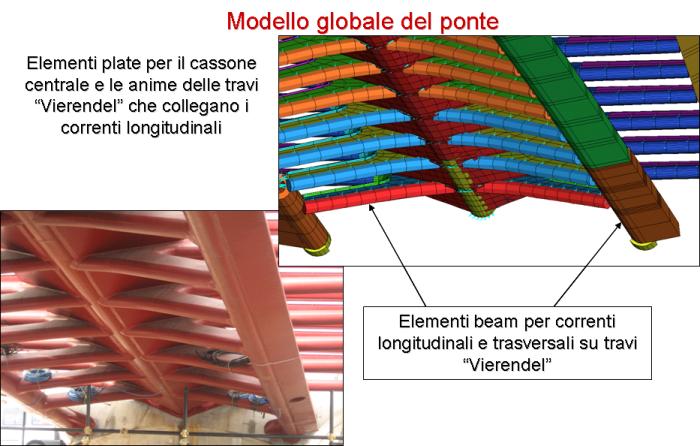

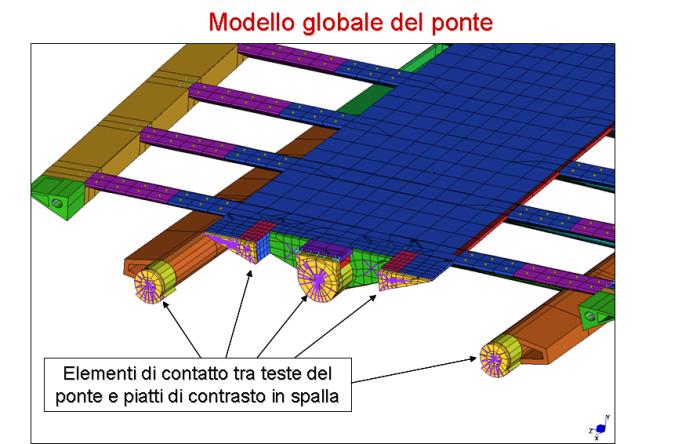

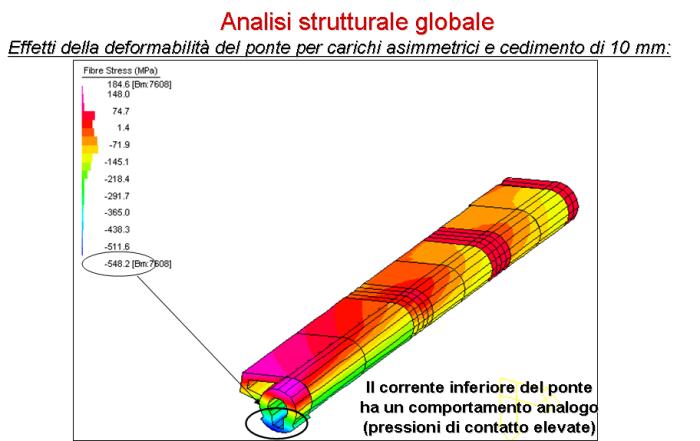

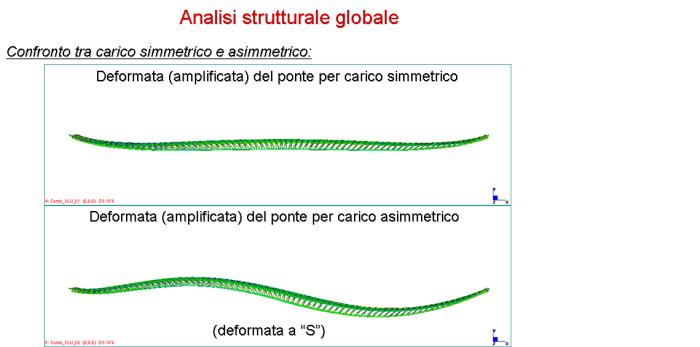

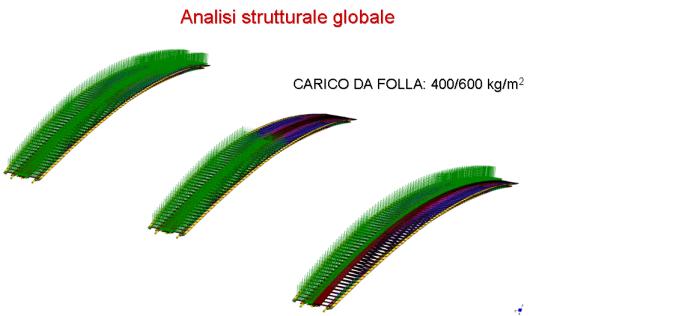

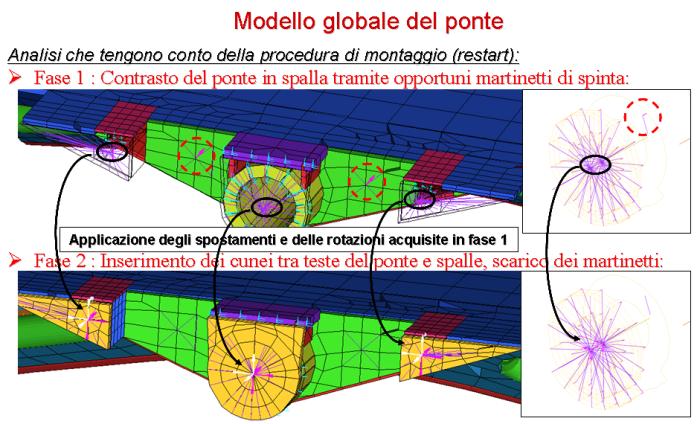

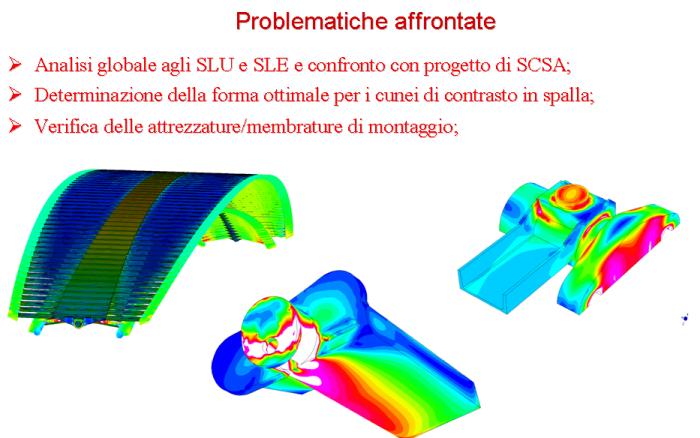

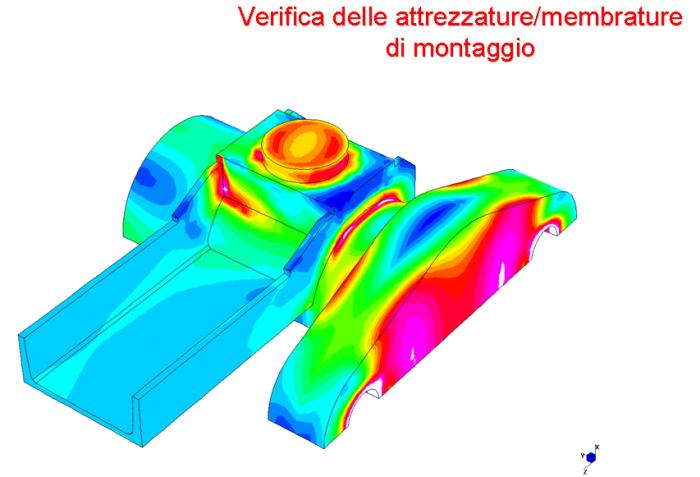

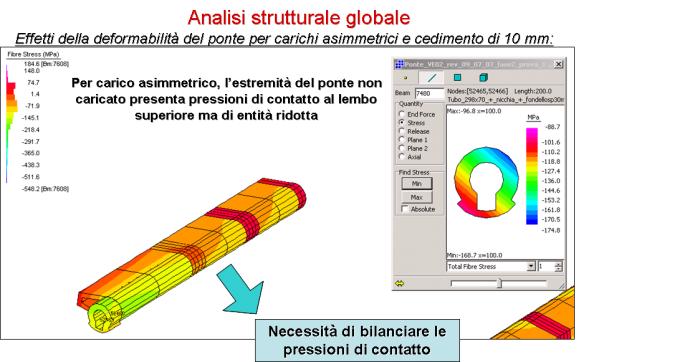

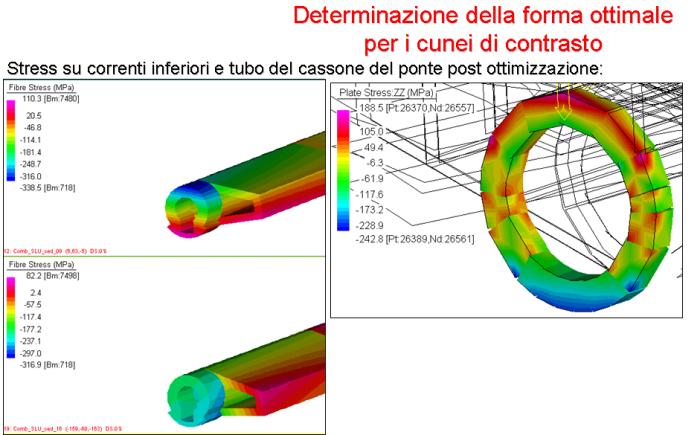

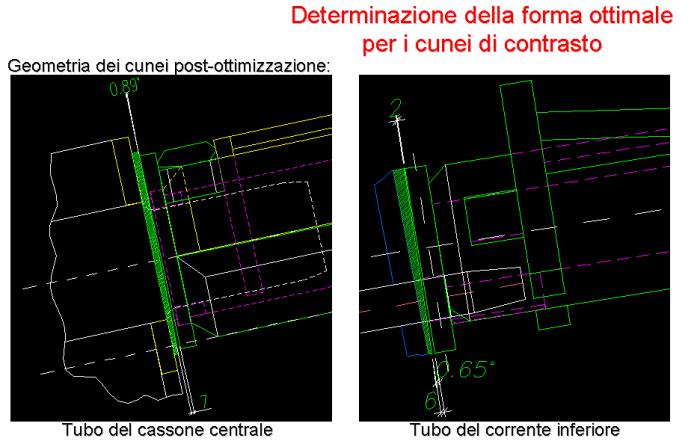

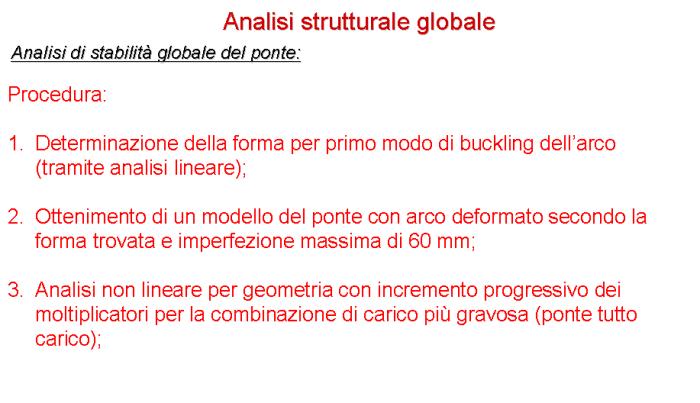

Alcune slides dell'intervento dell'ing. Loris Ziero
-----------------------------------------------------------------------------------
